参考标准

产品简介

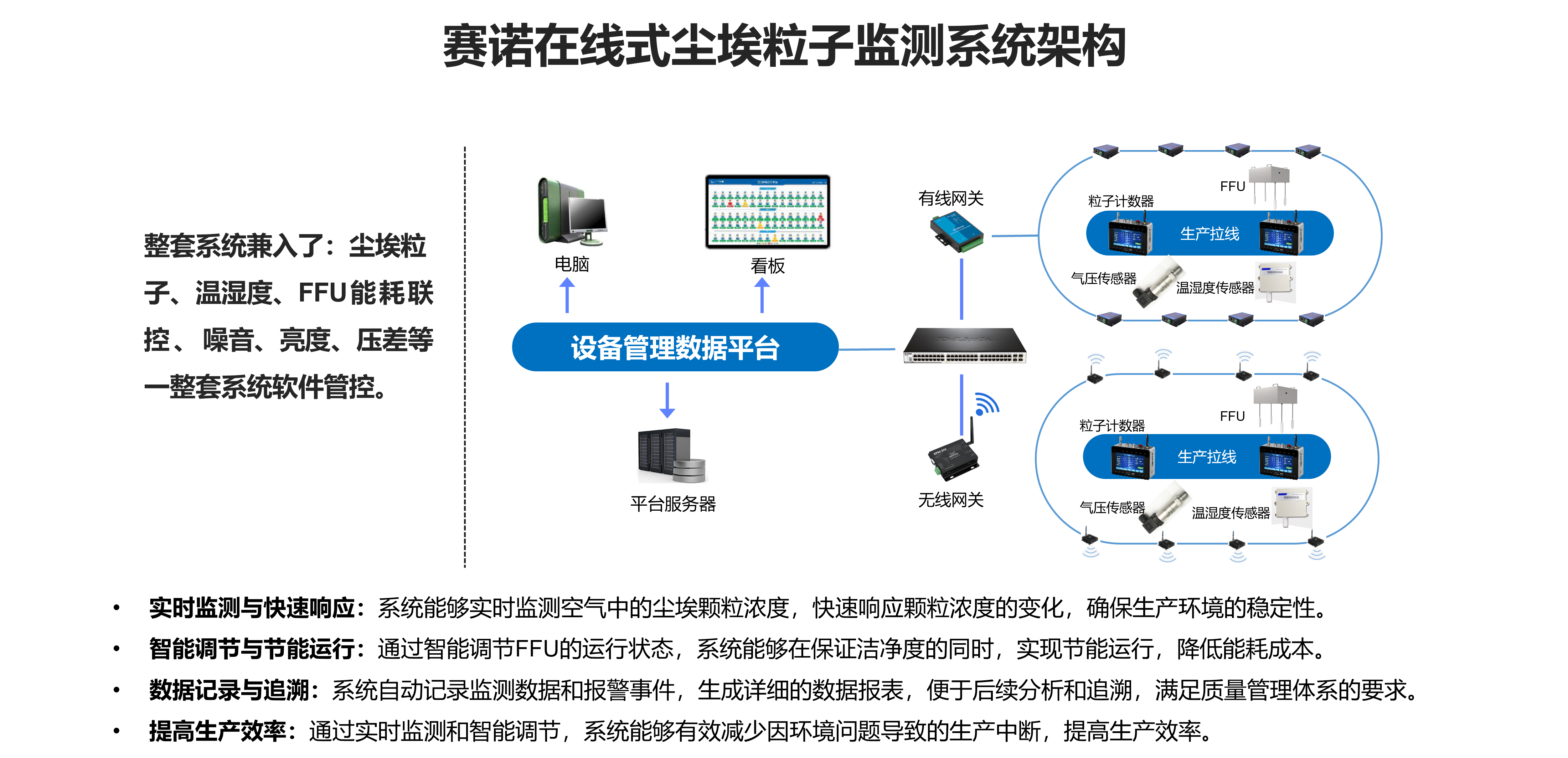

SN-CW1100M 2.83L在线尘埃粒子计数器符合在线动态监测的标准，每分钟2.83L（0.1CFM）的气体采集量来满足低级别的洁净环境应用，用于常规的洁净室24×7实时在线监测。搭配交互式监测软件会指导用户依据ISO14644-1:2015便准，进行洁净室洁净环境动态监测，洁净环境各维度监测数据可以集中大屏显示。坚固的耐化学材质（SUS304）外壳轻巧、便携，流线型外观设计最大限度地减少了粒子陷阱，使设备易于清洁。2.83L在线监测粒子计数器通过外置无线适配器便于无线网络通信，简化了与网络系统的通信，它也可通过Modbus TCP/IP或 Modbus RTU等多种通讯协议连接第三方监测系统，具有良好的兼容性。总之SN-CW1100M 2.83L在线尘埃粒子计数器将传统那种简单、未知易失控的监测状态变成在线的、可受控的。相较于大流量计数器，SN-CW1100M 2.83L在线尘埃粒子计数器具有体积小、重量轻、便携性好、功耗低、成本低、对气流干扰小的优势，适用于万级、十万级、三十万级等较低级别洁净环境的实时在线监测。

技术原理

通过风机进行空气采样，当采样气体中的粒子通过光源（激光）等收束光束时，产生光散射现象；散射光通过光电变换器变为电信号（脉冲），粒子越大得出该脉冲信号就越大（波峰值），通过此时的波峰值和脉冲数就可得出不同粒径的粒子个数。依据右侧图示，SN-CW1100M的光源部分由发出探测颗粒物光线的激光管和驱动电路组成、探测部分由接收反射光的光敏件 和放大电路组成，数据处理和通讯输出由微处理器完成。SN-CW1100M的颗粒物检测是风机运转 产生气体流动，颗粒物随之经过探测室，来自激光管的光会被颗粒物散射并被光敏器件识别转 换成电信号。电信号经过放大电路、滤波和MCU的处理后，会转换成数字信号输出。

技术特点

• 2.83L∕min (0.1cfm)的采样量，DC24V直流供电。

• 采用进口半导体激光管及进口半导体光敏接收管，确保灵敏度和响应速度；

• 小流量光散射传感器，是本厂多年研究的结晶，其结构能明显消除腔体内的杂散光，信噪比大大提高，从而使仪器更加精准；

• 本公司有专业尘埃粒子计数器校准计量设备和Duke公司的PSL标准粒子，从而保证产品在出厂之前均经严格计量校验，保证质量；

• 内置优质气泵， 静音、振动小、稳定、寿命长，自带流量监测功能和流量自调节功能，能确保采样量的精度，保证了计数结果的准确性；

• 自带7 寸大屏幕，可现场观看数据，可现场控制启停。
